三菱GX-Developer编程软件,是应用于三菱系列plc的中文编程软件,可在Windows 9x 及
以上操作体系运转。
1 GX-Developer 编程软件的主要功用
GX-Developer 的功用非常强壮，集成了项目办理、程序键入、编译链接、模仿仿真和程序
调试等功用，其主要功用如下：
(1) 在GX-Developer 中，可经过线路符号，列表语言及SFC 符号来创立PLC 程序，树立
注释数据及设置寄存器数据。
(2) 创立程序PLC程序以及将其存储为文件，用打印机打印。
(3) 该程序可在串行体系中与PLC进行通讯，文件传送，操作监控以及各种测验功用。
(4) 该程序可脱离PLC进行仿真调试。
2 体系配置
(1) 计算机
要求机型:IBM PC/AT(兼容);CPU:486以上;内存: 8兆或更高(引荐16兆以上);显现器:分辩
率为800×600 点,16色或更高。
(2) 接口单元
选用FX-232AWC型RS-232/RS-422转化器(便携式)或FX-232AW 型RS-232C/RS-422转化
器(内置式),以及其他指定的转化器。
(3) 通讯电缆
选用FX-422CAB型RS-422缆线(用于FX2，FX2C型PLC，0.3m)或FX-422CAB-150型RS-422
缆线(用于FX2，FX2C型PLC，1.5m)，以及其他指定的缆线。
3 GX-Developer 编程软件的装置
运转装置盘中的“SETUP”,依照逐级提示即可完结GX-Developer 的装置。装置完毕后，
将在桌面上树立一个和“GX Developer”相对应的图标，一起在桌面的“开端\程序”中树立
一个“MELSOFT应用程序→GX Developer”选项。若需添加模仿仿真功用，在上述装置完毕
后，再运转装置盘中的LLT 文件夹下的“STEUP”, 依照逐级提示即可完结模仿仿真功用的
装置。
4 GX-Developer 编程软件的界面
双击桌面上的“GX Developer” 图标，即可发动GX Developer，其界面如图1 所示。GX
Developer 的界面由项目标题栏、下拉菜单、方便东西栏、修正窗口、办理窗口等部分所组成。
在调试形式下，可翻开长途运转窗口，数据监督窗口等。
(1) 下拉菜单
GX Developer 共有10 个下拉菜单，每个菜单又有若干个菜单项。许多根本相同菜单项的
运用方法和现在文本修正软件的同名菜单项的运用方法根本相同。大都运用者一般很少直接
运用菜单项，而是运用方便东西。常用的菜单项都有相应的方便按钮，GX Developer 的方便
键直接显现在相应菜单项的右边。
(2) 方便东西栏
GX Developer 共有8 个方便东西栏，即规范、数据切换、梯形图符号、程序、注释、软元
件内存、SFC、SFC符号东西栏。以鼠标选取[显现] 菜单下的[东西条]指令，即可翻开这些工
具栏。常用的有规范、梯形图符号、程序东西栏，将鼠标停留在方便按钮上顷刻，即可取得
该按钮的提示信息。

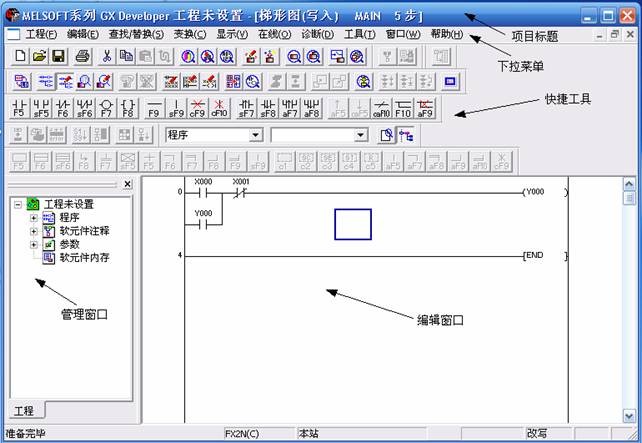

图1 编程软件的界面
(3) 修正窗口
PLC程序是在修正窗口进行输入和修正的，其运用方法和很多的修正软件类似。
(4) 办理窗口
办理窗口完结项目办理、修正等功用。
5 工程的创立和调试典范
(1) 体系的发动与退出
要想发动GX-Developer，可用鼠标双击桌面上的图标：
图2 为翻开的GX-Developer 窗口。
以鼠标选取[工程]菜单下的[封闭]指令，即可退出GX-Developer 体系。
(2) 文件的办理

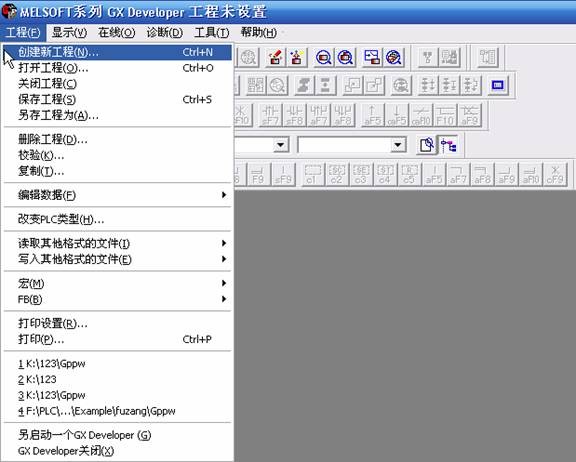

1) 创立新工程：挑选[工程]-[创立新工程]菜单项，或许按[Ctrl]+[N]键操作，在呈现的创立
新工程对话框中挑选PLC类型，如挑选FX2系列PLC后，单击[确认]，如图2所示。

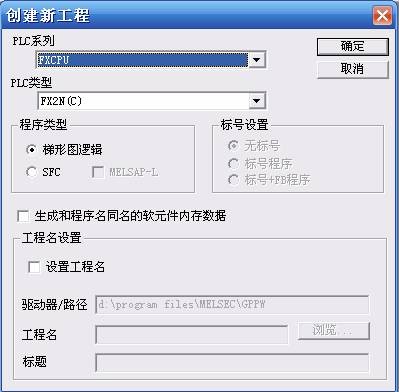

图2－1 创立工程
图2－2 创立工程
2) 翻开工程：
翻开一个已有工程， 挑选[工程]-[翻开工程]菜单或按[Ctrl]+[O]键，在呈现的翻开工程对话框中挑选已有工程，单击[翻开]，如图3 所示。

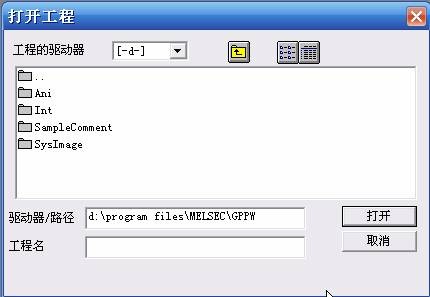

图3 翻开工程
3) 文件的保存和封闭
保存当时PLC程序，注释数据以及其他在同一文件名下的数据。
操作方法是：履行[工程]-[保存工程]菜单操作或[Ctrl]+[S]键操作即可。
将已处于翻开状况的PLC 程序封闭，
操作方法是履行[工程]-[封闭工程]菜单操作即可。
(3) 编程操作
1) 输入梯形图
运用“梯形图符号”东西条（见图4）或经过履行[修正]菜单—[梯形图符号]（见图5），将已编好的程序输入到计算机。

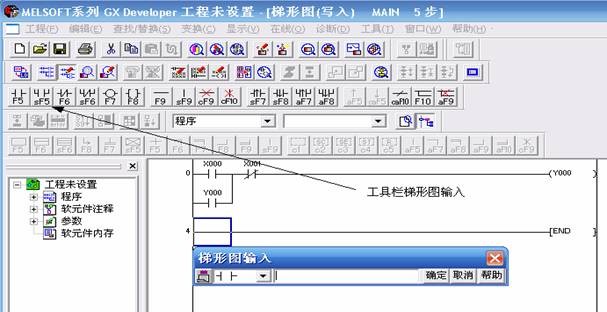

图4 输入梯形图
2) 修正操作
经过履行[修正]菜单栏中的指令，对输入的程序进行修正和查看，如图5所示。

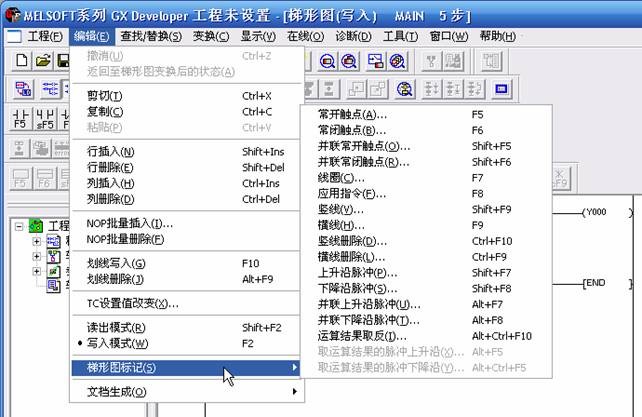

图5 输入梯形图
3) 梯形图的转化及保存操作
修正好的程序先经过履行[改换]菜单-[改换]操作或按F4 键改换后，才干保存。如图6 所示。在改换进程中显现梯形图改换信息，假如在不完结改换的情况下封闭梯形图窗口，新创立的梯形图将不被保存。

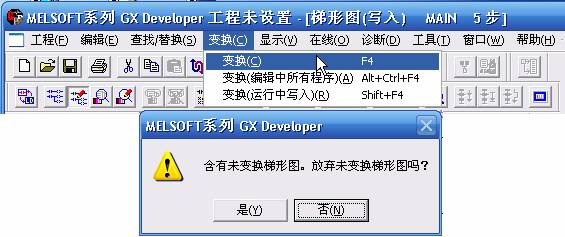

图6 梯形图的改换
(4) 程序调试及运转
1) 程序的查看
履行[确诊]菜单—[确诊]指令，进行程序查看，假如没有衔接好PLC，则弹出图7：
图7 程序查看
2) 程序的写入
PLC 在STOP 形式下，履行[在线]菜单→[PLC 写入]指令，将计算机中的程序发送到PLC 中，如图8
所示。呈现PLC写入对话框，如图10所示，挑选[参数+程序]，再按[履行]，完结将程序写入PLC。

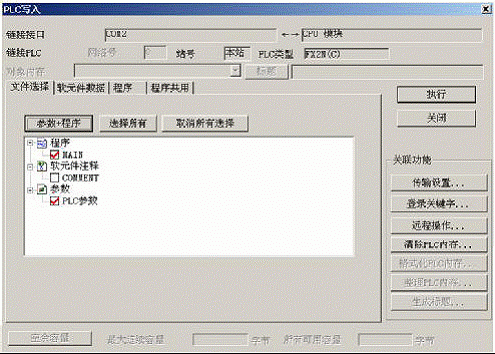

图8 PLC写入
3) 程序的读取
PLC 在STOP 形式下，履行[在线]菜单→[PLC 读取]指令，将PLC中的程序发送到计算机中，如图9
所示

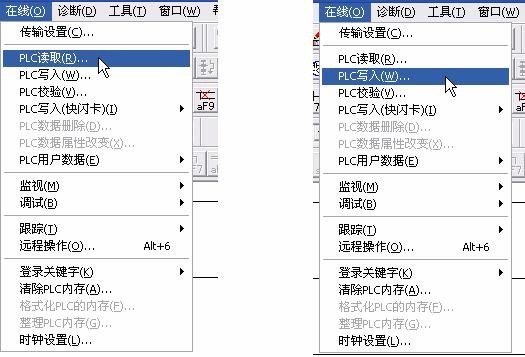

图9 PLC读取和写入
传送程序时，应留意以下问题。
① 计算机的RS232C端口及PLC之间必须用指定的缆线及转化器衔接。
② PLC必须在STOP形式下，才干履行程序传送。
③ 履行完[PLC写入]后，PLC中的程序将被丢掉，原由的程序将被读入的程序所代替。
④ 在[PLC读取]时，程序必须在RAM 或EE-PROM内存保护关断的情况下读取。
4) 程序的运转及监控
① 运转：
履行[在线]菜单→[长途操作]指令，将PLC设为RUN 形式，程序运转，如图10 所示；

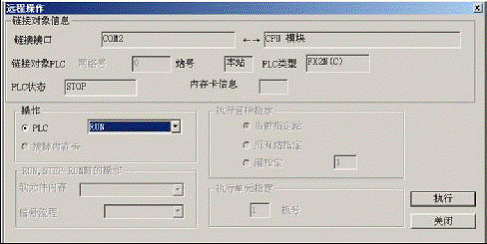

图10 PLC程序运转操控
② 监控：
履行程序运转后，再履行[在线]菜单→[监督]指令，可对PLC的运转进程进行监控。结合操控程序，操作有
关输入信号，调查输出状况，如图11 所示

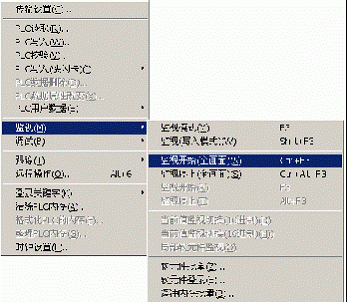

图11 PLC的监控
注：在PLC写入对话框中也可以直接进行长途操作
5) 程序的调试
程序运转进程中呈现的过错有两种：
① 一般过错：运转的结果与规划的要求不一致，需求修正程序先履行[在线]菜单→[长途操作]指令，将PLC设为STOP形式，再履行[修正]菜单→[写形式]指令，再从上面第3)点开端履行（输入正确的程序），直到程序正确；
② 丧命过错：PLC中止运转， PLC上的ERROR指示灯亮，需求修正程序先履行[在线]菜单→[铲除PLC内存]指令，见图12 所示；将PLC内的过错程序悉数铲除后，再从上面第3)点开端履行（输入正确的程序），直到程序正确。
